Transformatorji serije V BH-0.66 serije V so zasnovani za natančno merjenje toka in spremljanje v električnih sistemih z nizko napetostjo. Ti transformatorji se pogosto uporabljajo pri upravljanju z energijo, porazdelitvi električne energije in industrijskih aplikacijah, kar zagotavlja zanesljive in natančne zmogljivosti.
. Visoka natančnost: BH-0.66 Series V ponuja izjemno natančnost meritev, izpolnjuje mednarodne standarde za sedanje transformatorje.
. Kompaktna zasnova: Njegova kompaktna in lahka konstrukcija omogoča enostavno namestitev v omejene prostore.
. Širok tokovni razpon: primeren za širok razpon trenutnih meritev, zaradi česar je vsestranska za različne aplikacije.
. Trpežna konstrukcija: zgrajena s kakovostnimi materiali, ki zagotavljajo dolgoročno zanesljivost in odpornost na okoljske dejavnike.
. Skladnost z varnostjo: v skladu z ustreznimi standardi varnosti in uspešnosti, ki zagotavljajo duševni mir v kritičnih aplikacijah.
• Sistemi za upravljanje energije
• Omrežja za distribucijo električne energije
• Industrijska avtomatizacija
• Sistemi obnovljive energije
Tehnične specifikacije:
• Nazivna napetost: 0,66 kV
• Frekvenca: 50/60 Hz
• Razred natančnosti: 0,5, 1,0
• Raven izolacije: 3 kV
• Delovna temperatura: -25 ° C do +70 ° C

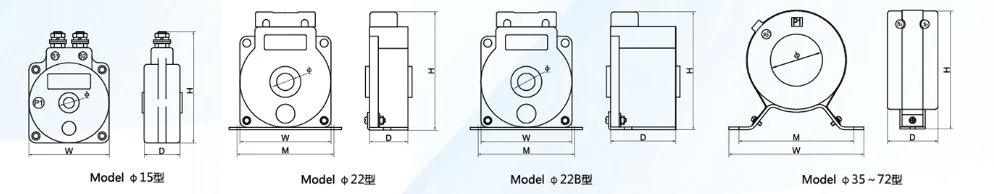

Okroglo okno, z oknom Sixe od φ15 doφ130.fitssingle in več kablov.

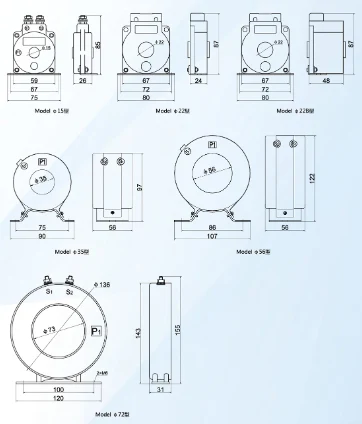

| Model | Oris dimenzija (mm) | Okenska dimenzija (mm) | Instalacijska dimenzija (mm) | Namestna metoda | ||
| W | H | D | Φ | M | ||
| Φ15 | 59 | 85 | 26 | 15 | I | |
| Φ22 | 67 | 87 | 24 | 22 | 72 | H |
| φ22b | 67 | 87 | 48 | 22 | 72 | H |
| Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| Φ56 | 107 | 122 | 56 | 56 | 86 | H |
| Φ72 | 120 | 155 | 31 | 73 | 100 | H |
| Model | Φ15 | Φ22 | φ22b | Φ35 | Φ56 | Φ72 | |
| Premer kabla | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
| Razred natančnosti | 0,5 1 | 0,5 1 | 0,2 0,5 1 | 02 0,5 1 | 0,2 0,5 | 0,2 0,5 | |
| Primarni tok/sekundarni Tok (a) |
Nazivno breme (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
