Trenutni transformatorji serije BH-0.66 serije III so zasnovani tako, da ustrezajo zahtevam sodobnih električnih sistemov, kar zagotavlja natančno in zanesljivo merjenje toka za široko paleto aplikacij. Ti transformatorji so zgrajeni z natančnostjo in trajnostjo, ki zagotavljajo dolgoročno delovanje v različnih okoljih.
. Visoka natančnost: serija BH-0.66 III ponuja izjemno natančnost, ki zagotavlja natančno trenutno merjenje tako za industrijske kot za komercialne aplikacije.
. Kompaktni dizajn: S kompaktnim in lahkim dizajnom je te transformatorje enostavno namestiti in integrirati v obstoječe sisteme, ne da bi zavzeli veliko prostora.
. Široka paleta aplikacij: primerna za uporabo v sistemih za upravljanje z energijo, spremljanje energije in zaščite, BH-0.66 serija III je vsestranska in prilagodljiva različnim potrebam.
. Močna konstrukcija: Zgrajena s kakovostnimi materiali, so ti transformatorji odporni na okoljske dejavnike, kot so vlaga, temperaturna nihanja in mehanski stres, kar zagotavlja zanesljivo delovanje sčasoma.
. Skladnost s standardi: BH-0,66 serija III je v skladu z mednarodnimi standardi, kar zagotavlja varnost in uspešnost v skladu z industrijskimi predpisi.

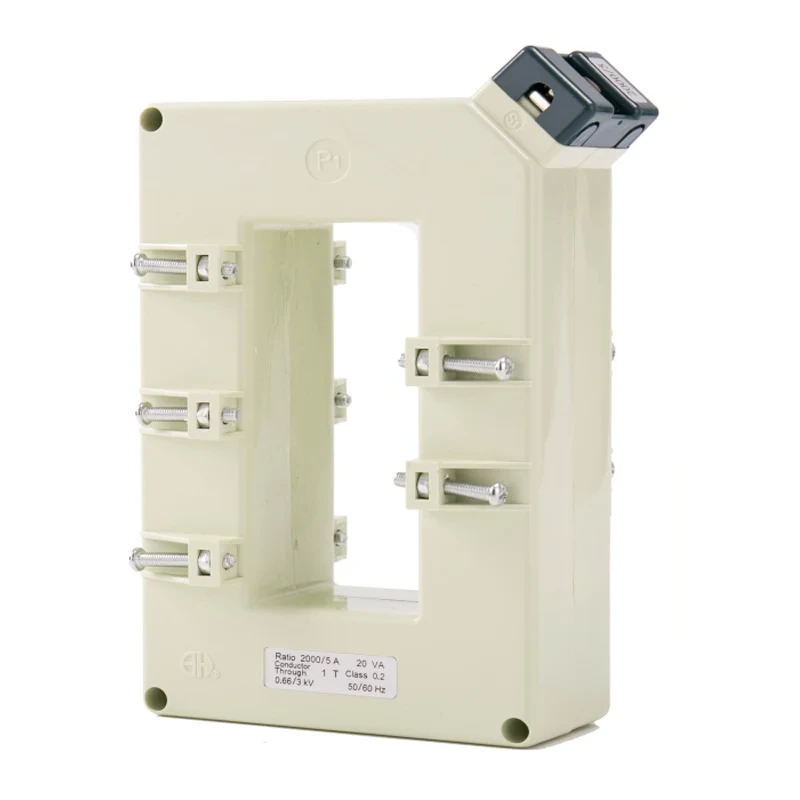

Pravokotno (navpično) okno, da se prilegajo eno ali več vodilom, zlasti navpični vodni palici. Opremljeno se uporablja za instrumentacijo in merjenje. Osnovno v fulililu instrumentacijske zahteve po napajalnih sistemih. Imajo večjo natančnost in večje obremenitve.

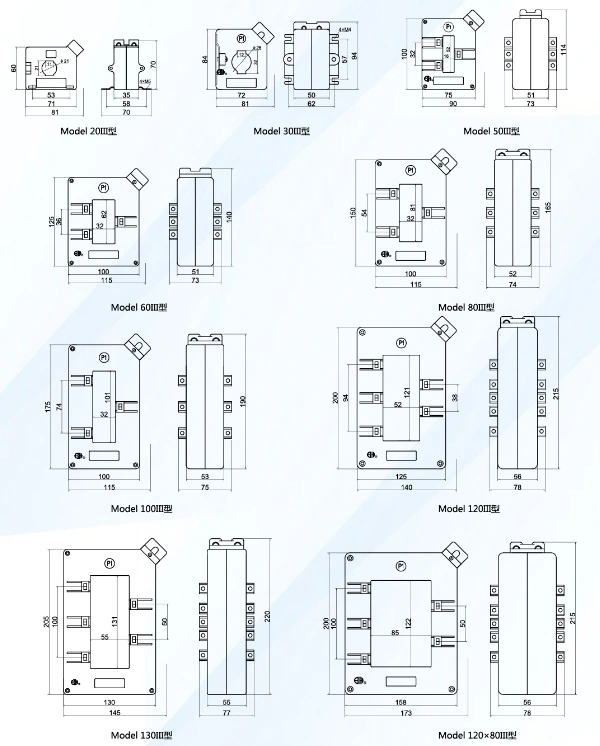

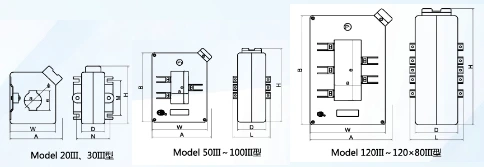

| Model | Oris dimenzija (mm) | Dirrsion oken (mm) | IRCTR Btioral Dimendon (MM) | Namestna metoda | ||||||||
| A | W | H | B | D | E | a | c | Φ | M | N | ||
| 209 Clerf | 81 | 71 | 70 | 60 | 35 | 11 | 21 | 21 | 53 | 57 | J | |
| 30iii | 81 | 72 | 94 | 84 | 50 | 12 | 32 | 26 | 57 | 59 | K | |
| 50iii | 90 | 75 | 114 | 100 | 51 | 73 | 16 | 52 | D | |||
| 60 primer | 115 | 100 | 140 | 125 | 51 | 73 | 32 | 62 | D | |||
| 80Ium | 115 | 100 | 165 | 150 | 52 | 74 | 32 | 81 | D | |||
| 100iii | 115 | 100 | 190 | 175 | 53 | 75 | 32 | 101 | D | |||
| 120iii | 140 | 125 | 215 | 200 | 56 | 78 | 52 | 121 | D | |||
| 130iii | 145 | 130 | 220 | 205 | 55 | 77 | 55 | 131 | D | |||
| 120x80iii | 173 | 158 | 215 | 200 | 56 | 78 | 85 | 122 | D | |||
| Model | 209 Clerf | 30iii | 50iii | 60 primer | 80Ium | 100iii | 120iii | 130iii | 120x80iii | |
| Premer kabla | Φ21 | Φ26 | ||||||||
| Max bushar velikost/qty | 20x10/1 | 30x10/1 | 50x10/1 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | 120x10/2-3 | 130x10/2-3 | 120x10/2-5 | |
| Razred natančnosti | 0,5 1 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 02 0,5 | |
| Primarni tok/sekundarni Tok (a) |
Nazivno breme (VA) | |||||||||
| 75 | 5 | 25 | ||||||||
| 100 | 25 | 2.5 | ||||||||
| 150 | 25 5 | 5 | ||||||||
| 200 | 5 10 | 10 | ||||||||
| 250 | 5 10 | 10 | 5 | |||||||
| 300 | 5 10 | 5 | 5 | |||||||
| 400 | 5 10 | 5 | 5 | 5 | ||||||
| 500 | 5 10 | 10 | 10 | 10 | 10 | |||||
| 600 | 5 10 | 5 10 | 10 | 10 | 10 | 10 | ||||
| 750 (800) | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 10 | |||
| 1000 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | |||
| 1200 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 1500 (1600) | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2000 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2500 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 3000 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 4000 | 30 40 | 30 40 | 30 40 | 30 40 | ||||||
| 5000 | 30 40 | 30 40 | 30 40 | |||||||
| 6000 | 30 40 | |||||||||
