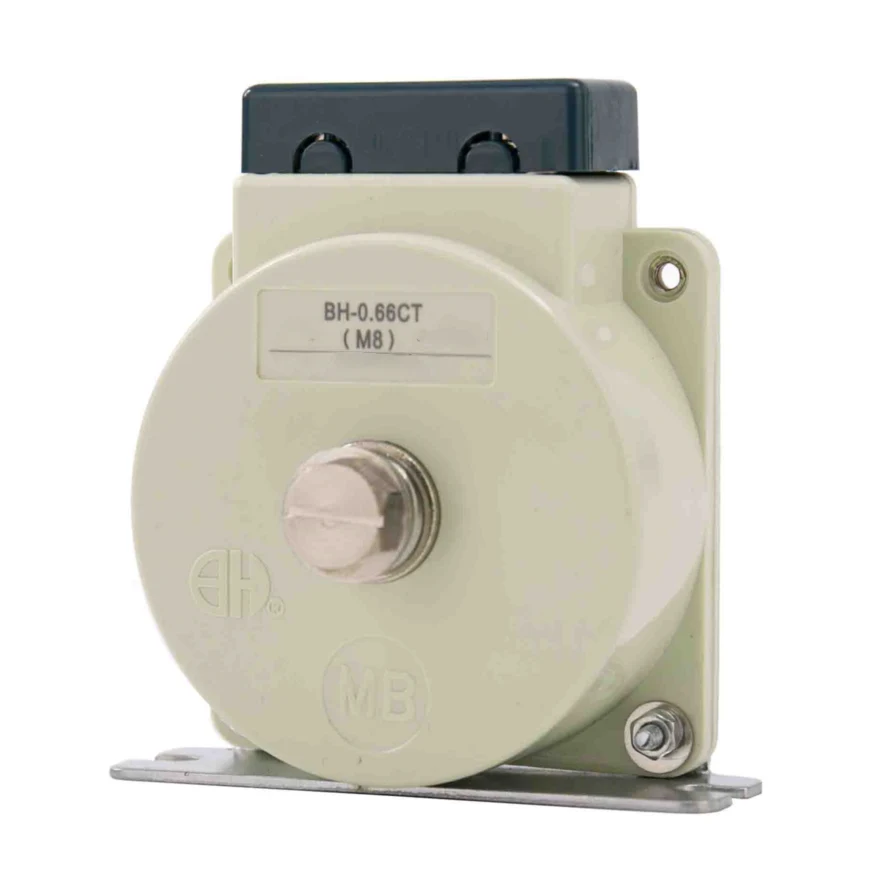

Transformatorji serije BH-0.66 serije M so zasnovani za natančno merjenje toka in spremljanje v različnih električnih sistemih. Ti transformatorji, ki se široko uporabljajo pri distribuciji električne energije, upravljanju z energijo in industrijskih aplikacijah, zagotavljajo natančno in zanesljivo zaznavanje toka.
Visoka natančnost: BH-0.66 serija M prinaša izjemno natančnost merjenja, zaradi česar je popolna za aplikacije, ki zahtevajo natančno trenutno spremljanje.
Kompaktni dizajn: s kompaktno in robustno strukturo je te transformatorje enostavno namestiti in integrirati v obstoječe sisteme, shranjevanje prostora in skrajšanje časa namestitve.
Široka paleta ocen: Serija podpira širok spekter trenutnih ocen, ki skrbi za različne potrebe po uporabi in zagotavlja združljivost z različnimi električnimi nastavitvami.
Trpežna konstrukcija: Zgrajena s kakovostnimi materiali, serija BH-0,66 je zasnovana tako, da zdrži težke okoljske razmere, kar zagotavlja dolgoročno zanesljivost in zmogljivost.
Skladnost z varnostjo: Ti trenutni transformatorji izpolnjujejo mednarodne standarde varnosti in kakovosti, kar uporabnikom zagotavlja zaupanje v kritične aplikacije.
Vsestranske aplikacije: Primerne za merjenje energije, zaščitne releje in sisteme za spremljanje, serija BH-0.66 je vsestranska rešitev tako za stanovanjsko kot za industrijsko okolje.
Vrsta povezovanja žic, ki se uporablja predvsem za majhno merjenje toka, napolnjena z epoksi smolo znotraj ohišja. Osmerni tofulfiling Majhen prostor in majhna toka, ki se povezuje prek vijaka.

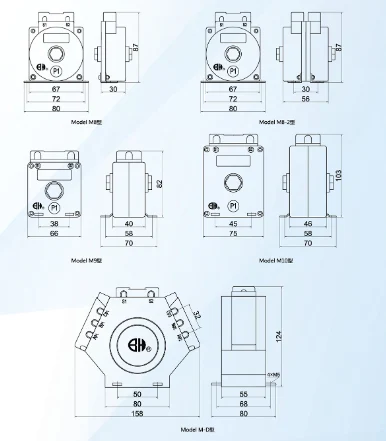

| Model | Oris dimenzija (mm) | Prineryconneneonel (mm) | Nesalacijska dimenzija (mm) | Instalacijska metoda | |||
| W | H | D | M | N | |||
| M8 | 67 | 87 | 30 | M8 | 72 | Živjo | |
| M8-2 | 67 | 87 | 56 | M8 | 72 | 31 | Živjo |
| M9 | 66 | 82 | 40 | M8 | 38 | 58 | Ab |
| M10 | 75 | 103 | 46 | M8 | 45 | 58 | A B |
| M-d | 50 | 68 | A | ||||

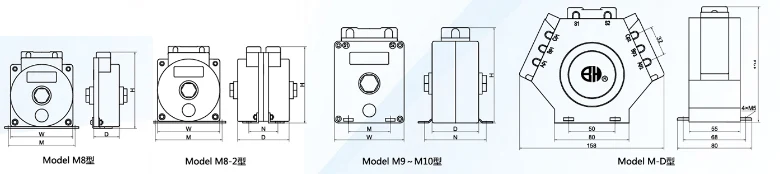

Diagram
| Model | M8 | M8-2 | M9 | M10 | M-d | |
| Natančnost cless | 1 | 05 1 | 05 1 | 05 1 | 02 05 | |
| Pinury cumant/sekundarni Cumat (a) |
Nazivno breme (VA) | |||||
| 5 | 5 | 25 | 25 5 | 25 5 | 10 15 | |
| 10 | 25 | 25 5 | 25 5 | 10 15 | ||
| 15 | 25 | 25 5 | 25 5 | 10 15 | ||
| 20 | 25 | 25 5 | 25 5 | 10 15 | ||
| 25 | 25 | 25 5 | 25 5 | 10 15 | ||
| 30 | 25 | 25 5 | 25 5 | 10 15 | ||
| 40 | 25 | 25 5 | 25 5 | 10 15 | ||
| 50 | 25 | 25 5 | 25 5 | 10 15 | ||
| 60 | 25 | 25 5 | 25 5 | 10 15 | ||
| 75 | 25 | 25 5 | 25 5 | 10 15 | ||
| 100 | 25 | 25 5 | 25 5 | 10 15 | ||
| 5+5 | 10 15 | |||||
