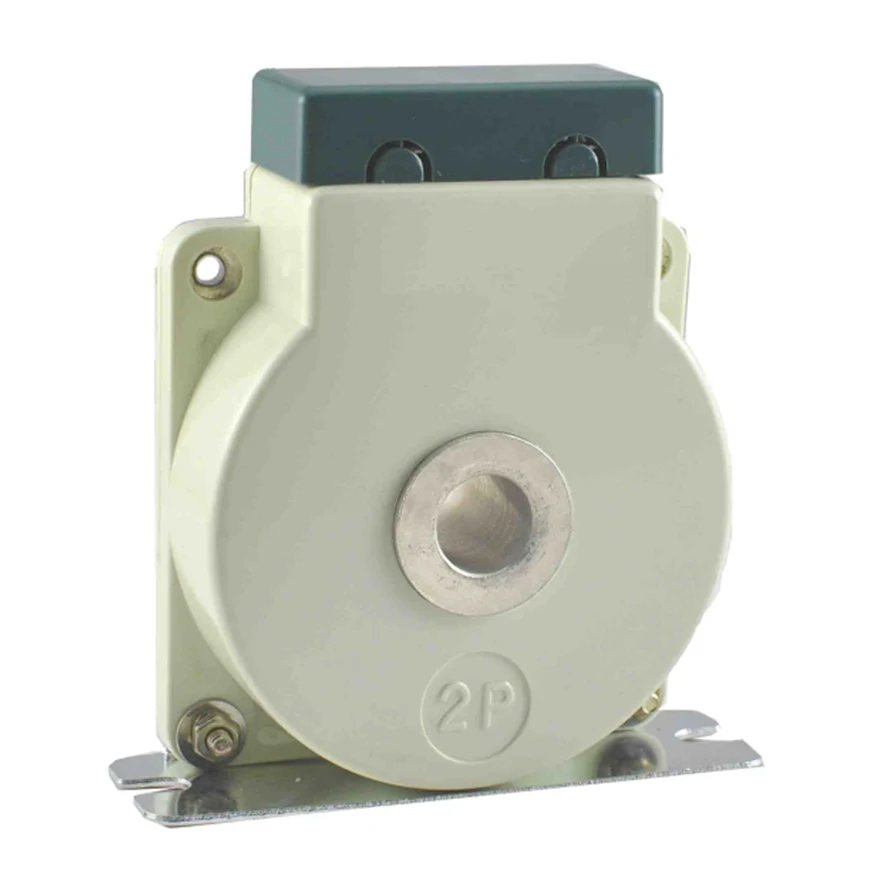

Trenutni transformatorji serije BH-0.66 serije IV so zasnovani tako, da zagotavljajo natančno in zanesljivo merjenje toka v različnih električnih sistemih. Ti transformatorji so idealni za uporabo pri upravljanju z energijo, spremljanju energije in zaščitnih aplikacijah.
. Visoka natančnost: zagotavlja natančno merjenje toka za učinkovito spremljanje in nadzor.
. Kompaktna zasnova: prihranek prostora in enostaven za namestitev na različne električne plošče.
. Močna konstrukcija: zgrajena tako, da vzdrži težke okoljske razmere in zagotavlja dolgoročno zanesljivost.
. Širok tokovni razpon: primeren za širok razpon trenutnih ravni, zaradi česar so vsestranski za različne aplikacije.
. Skladnost: izpolnjuje mednarodne standarde za varnost in uspešnost.
• Sistemi za upravljanje energije
• Omrežja za distribucijo električne energije
• Industrijska avtomatizacija
• Sistemi obnovljive energije
Tehnične specifikacije:
• Nazivna napetost: 0,66 kV
• Frekvenca: 50/60 Hz
• Razred natančnosti: 0,5, 1,0
• Raven izolacije: 3 kV
• Delovna temperatura: -25 ° C do +70 ° C
Cevasto okno. Ostavljeno za standardno omaro za razprševanje. Običajno se uporablja za instrumentacijo in merjenje. Vrstico lahko pritrdite in pritrdite z vijakom skozi cevasto okno, ko merite velike tok.

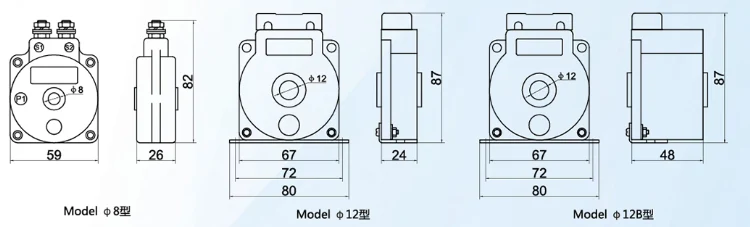

| Model | Oris dimenzija (mm) | Okenska dimenzija (mm) | Instalatonalna dimenzija (mm) | Namestna metoda | ||
| W | H | D | Φ | M | ||
| Φ8 | 59 | 82 | 26 | 8 | I | |
| Φ12 | 67 | 87 | 24 | 12 | 72 | H i |
| φ12b | 67 | 87 | 48 | 12 | 72 | H i |
| Model | Φ8 | Φ12 | φ12b | |
| Razred natančnosti | 0,5 1 | 0,5 1 | 0,2 0,5 1 | |
| Primarni tok/sekundarni Tok (a) |
Nazivno breme (VA) | |||
| 50 | 1 | 0.5 | 2.5 | |
| 60 | 1 | 2.5 | ||
| 75 | 2.5 | 2.5 | ||
| 100 | 0.5 | 2.5 | 2.5 5 | |
| 150 | 0.5 | 2.5 | 5 7.5 | |
| 200 | 1 | 5 | 10 | |
| 250 | 1 | 5 | 10 | |
| 300 | 5 10 | 5 10 | ||
| 400 | 5 10 | 5 10 | ||
