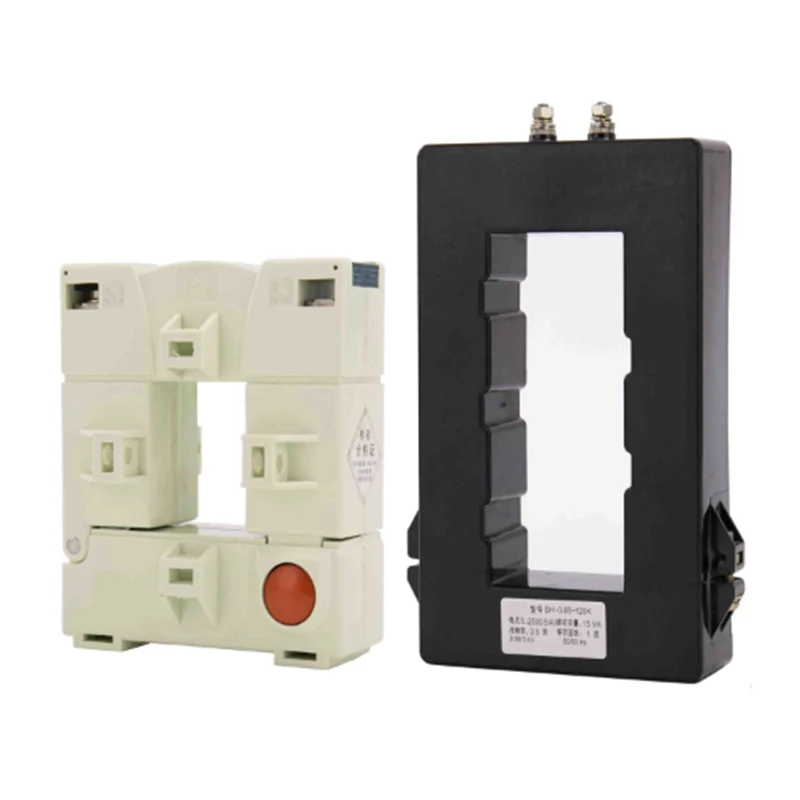

BH- 0,66 serije K trenutni transformatorji

Transformatorji BH-0,66 serije K so razcepljeni tip CT. V glavnem se uporablja za aplikacije kablov ali vodila in za trenutno merjenje in spremljanje. Dizajn deljenega jedra omogoča, da se odpre, namesti in zapre, ne da bi odklopili vezje, na katerega je pritrjeno. OPOMBA: Upoštevajte, da je med namestitvijo CT strogo prepovedano, da se odprto srednje navijanje strogo prepoveduje, da se izognemo poškodbam CT, pa tudi osebnih poškodb in nesreč.

Pošlji povpraševanje

Opis izdelka

BH-0,66 serije K Tok Transformerji Odprto transformator in se uporablja predvsem v kablu ali vodni vrstici, ki se uporablja kot merjenje in spremljanje toka in sestavljen v položaju napajanja.

OPOMBA: Sklop trenutnega transformatorja, prepoveduje d odprt, da bi se izognili poškodbi trenutnega transformatorja in se izognili nesreči opreme ali osebnih poškodb.

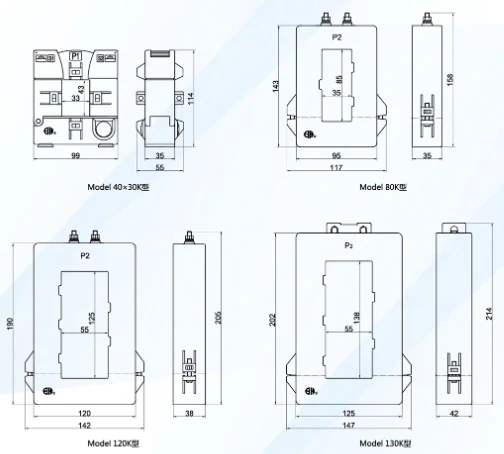

Specifikacije in dimenzije

Model	Oris dimenzija (mm)						Okenska dimenzija (mm)
Model	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80K	117	95	143	158	35	35	35	85
120K	142	120	190	205	38		55	125
130K	147	125	202	214	42		55	138

Diagram

Tehnični parametri

Model		40x30k	80K	120K	130K
Razred natančnosti		0,5 1	0,5 1 2	0,5 1	0,5 1
Primarni tok/sekundarni Tok (a)		(VA) z oceno bremena (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Izbira zaslonke

Razdelek (m㎡) Število jedrne žice		16	25	35	50	70	95	120	150	185	240
1Core	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1Core	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2Cores	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2Cores	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3Cores	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3Cores	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4Cores (3+1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4Cores (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4Cores	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4Cores	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
